Referenzprodukte
Typische Bauteile aus unserem Fertigungsspektrum, vom 9-Meter-Rahmen bis zum handgroßen Serienteil. Zur Orientierung, welche Art von Baugruppen bei uns entsteht. Ihr Bauteil ist nicht dabei? Gefertigt wird nach Ihrer Zeichnung.

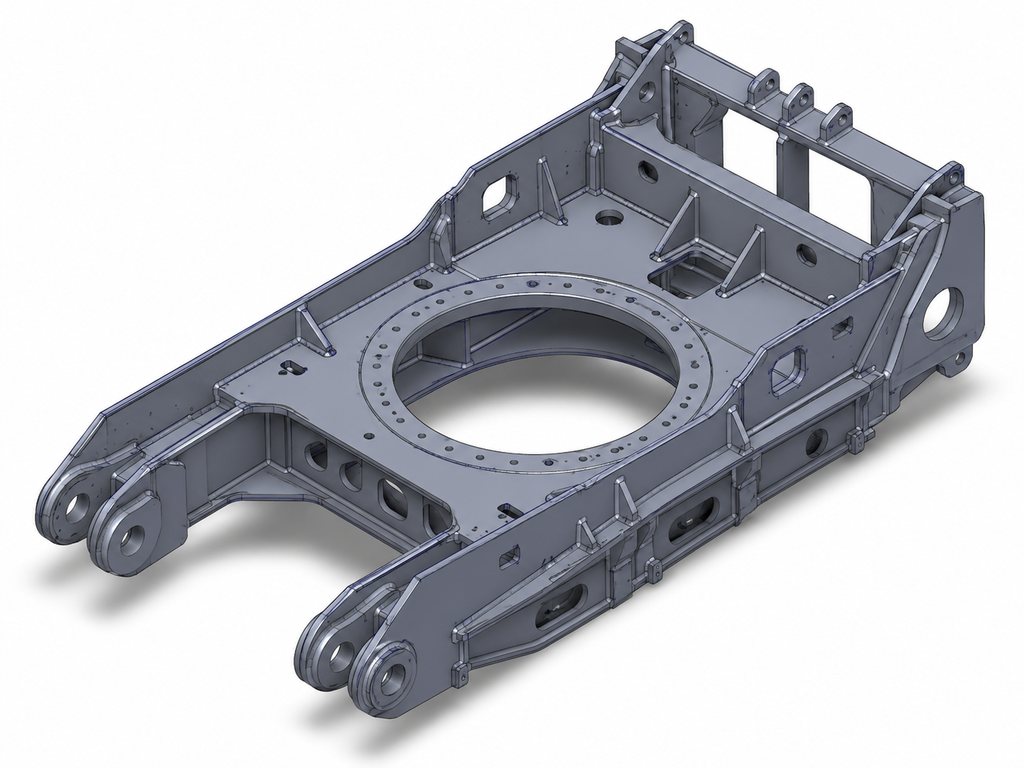

Schwere Schweißkonstruktion des Oberwagens eines Kettenbaggers: dicke Grundplatte mit Drehkranzöffnung, seitliche Längsträger, Auslegerlagerung vorn, Gegengewichtsaufnahme hinten.
Fertigung: Laserzuschnitt bis 30 mm · Roboterschweißen · Bearbeitung der Lagersitze

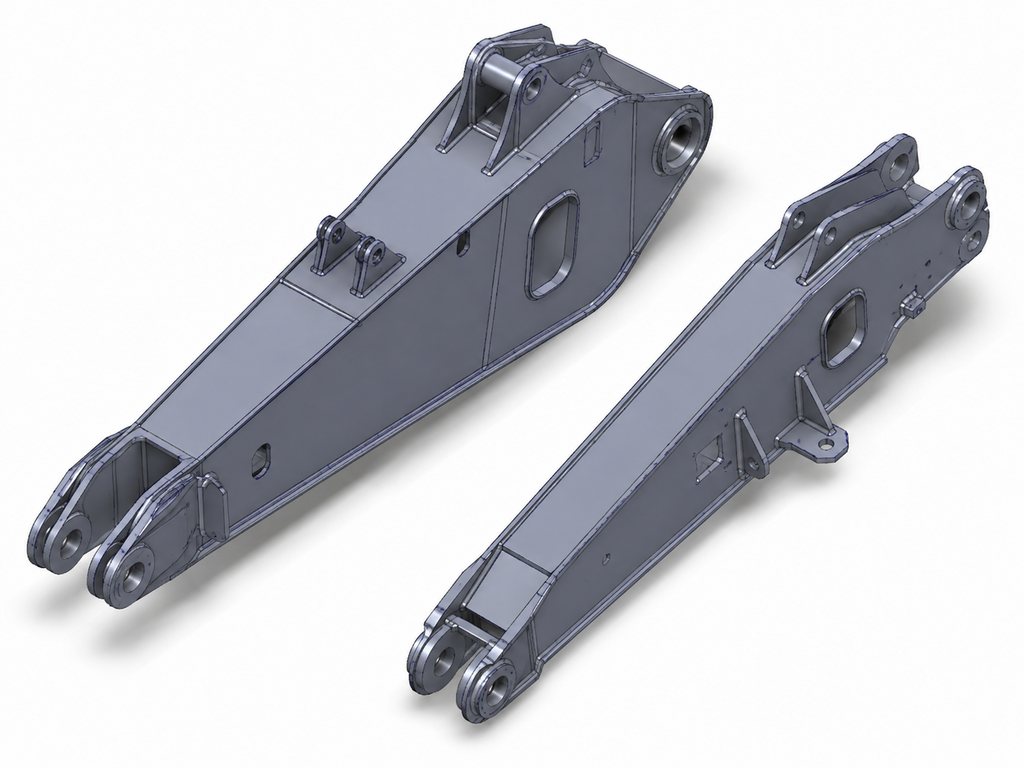

Kastenprofil-Schweißbaugruppen für Bagger und Umschlagtechnik: konisch zulaufende Profile, Zylinderaugen, Lagerbuchsen an beiden Enden.
Fertigung: Kanten bis 4.500 mm · Roboter- und Handschweißen · Bauteile bis 9 m in der Vorrichtung

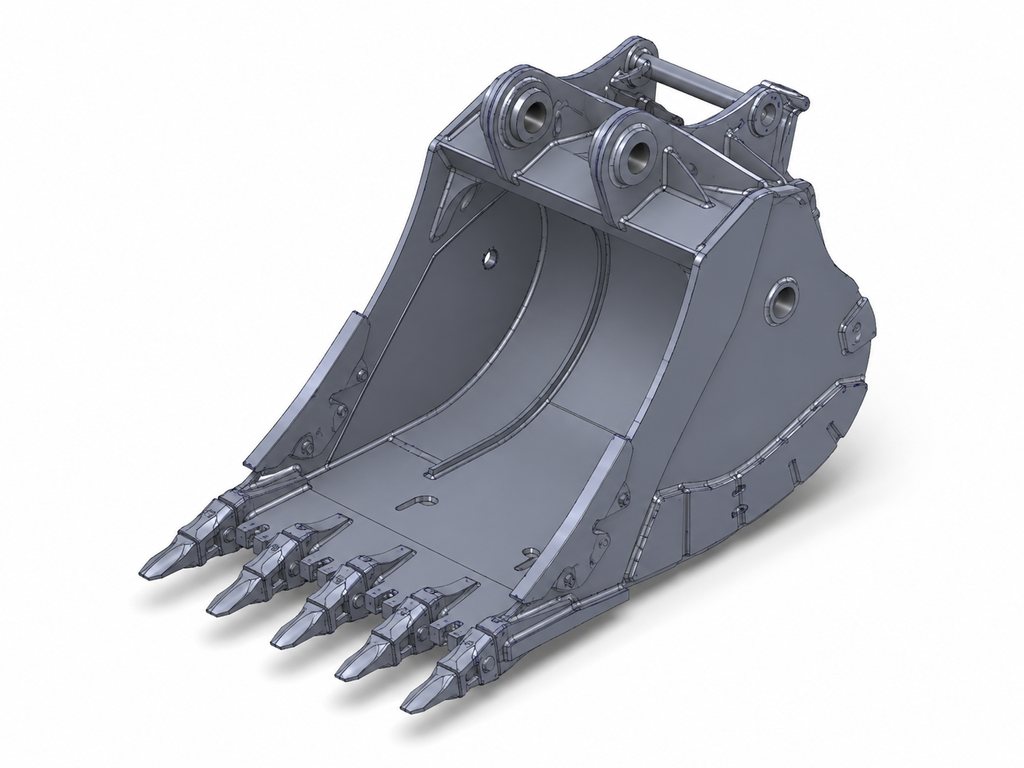

Geschweißte Schaufel aus verschleißfestem Stahl: gewalzte Schale, Seitenschneiden, verstärkte Schneidkante mit Zahnaufnahmen, Schnellwechsler-Konsole.
Fertigung: Verschleißfeste Werkstoffe · Umformen · Handschweißen

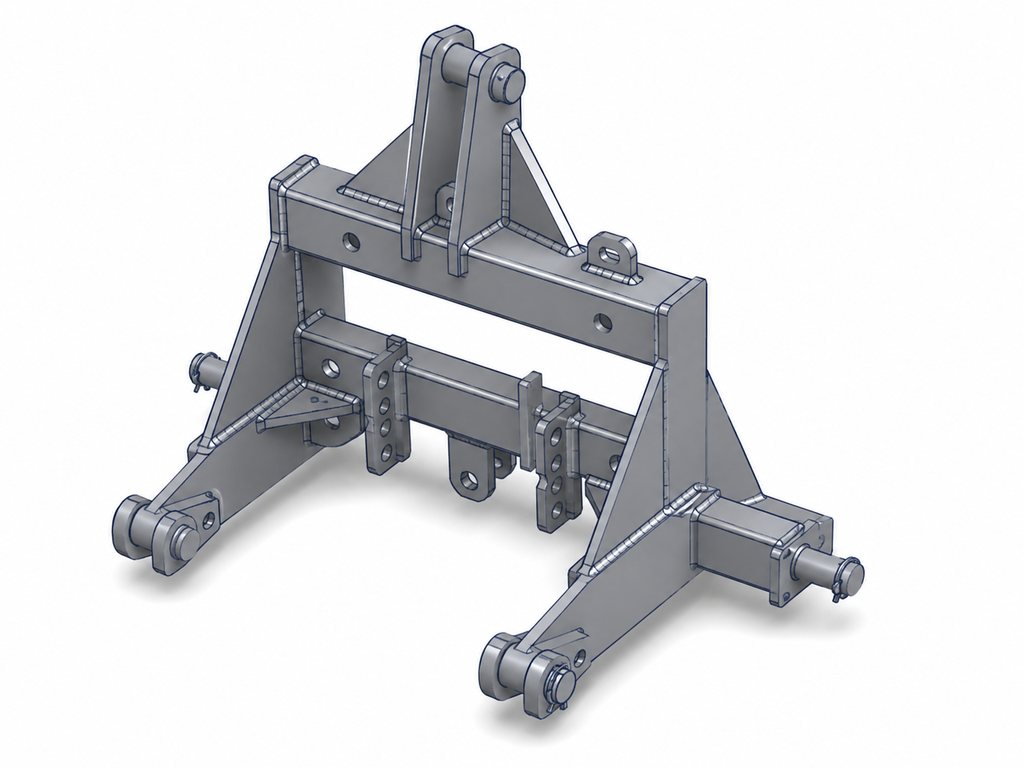

Dreipunkt-Geräteaufnahme aus Blech- und Rohrkonstruktion mit Unterlenkerbolzen, Oberlenkerkonsole und Verstärkungsrippen.
Fertigung: Laserteile · vorrichtungsgebundenes Schweißen · Serie

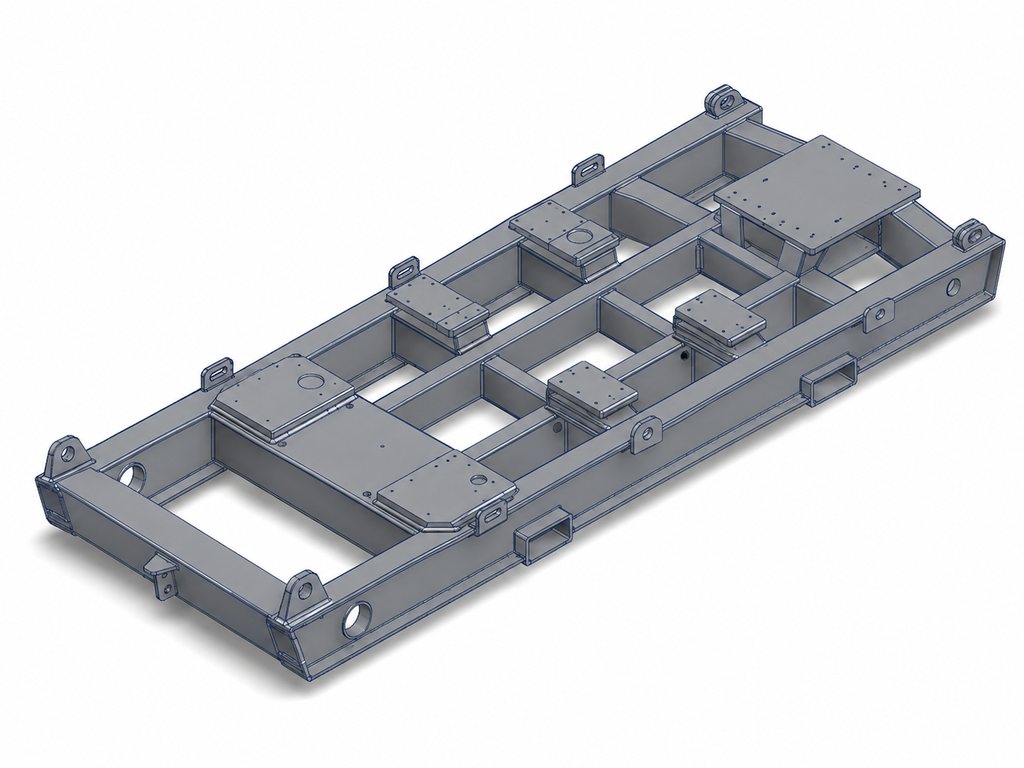

Großer Grundrahmen für Gasmotor-Generatoraggregate: durchlaufende Hauptträger aus Dickblech, Querträger, bearbeitete Auflagen, Kranösen und Staplertaschen.
Fertigung: Bauteile bis 9 m in der Vorrichtung · Roboter- und Handschweißen · Fräsen der Auflageflächen

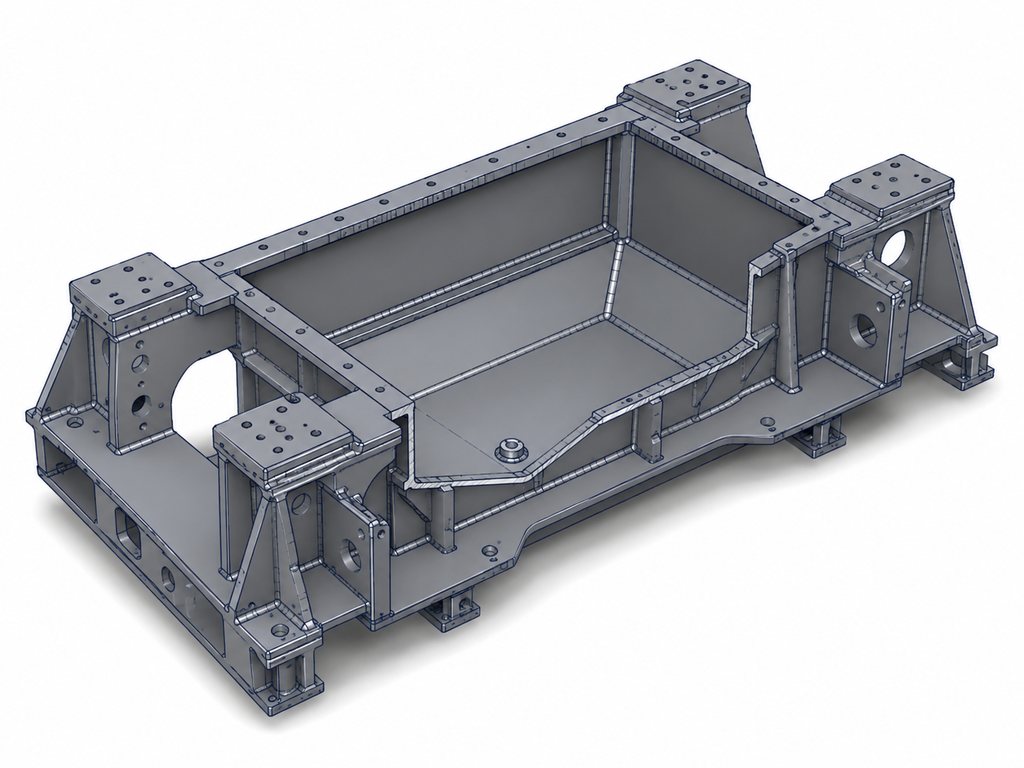

Grundrahmen mit integrierter, dicht geschweißter Ölwanne: geneigter Wannenboden, Ablassstutzen, Flanschrand mit Bohrbild, bearbeitete Auflageflächen.
Fertigung: Dichtschweißen mit Prüfung · Kanten · mechanische Bearbeitung

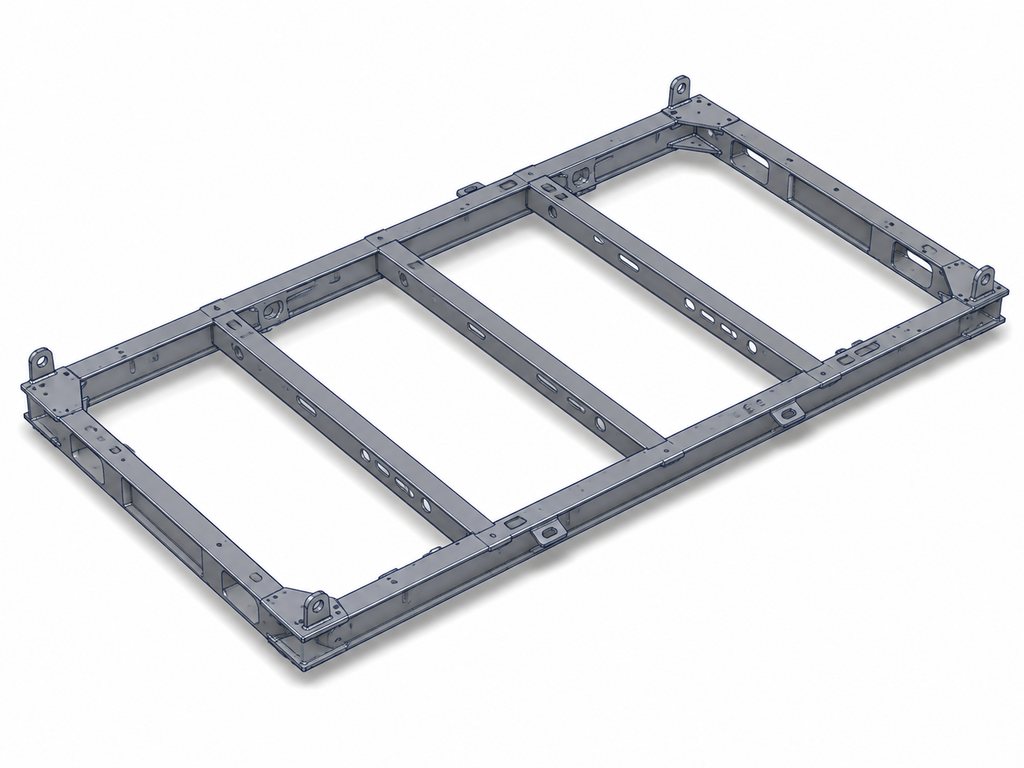

Flacher Rahmen für Aggregate-Gehäuse und Container: umlaufende Profile, Querträger, lasergeschnittene Befestigungsbohrungen, Eckknotenbleche, Hebeösen.
Fertigung: Serienfertigung in Vorrichtung · verzinkt oder beschichtet

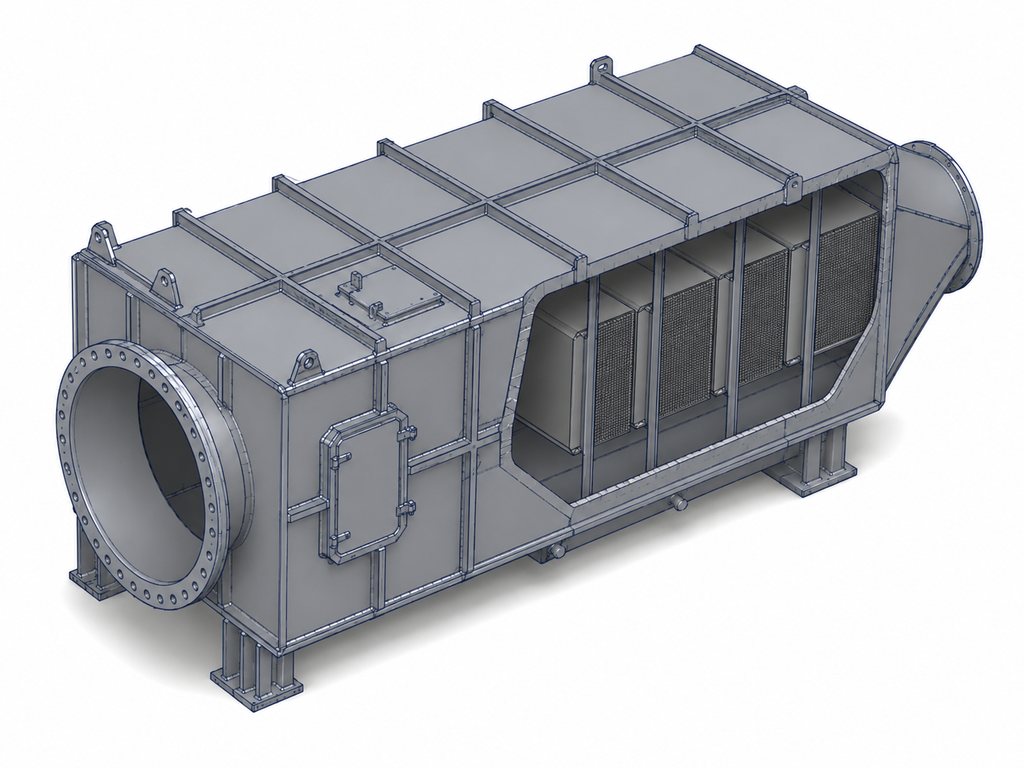

Großvolumiges Abgasgehäuse mit Versteifungsrippen, großem Eingangsflansch, konischem Übergang, Inspektionsöffnung und Stützfüßen.
Fertigung: Dickblech-Laserzuschnitt · Dichtschweißen · Großbaugruppen-Montage

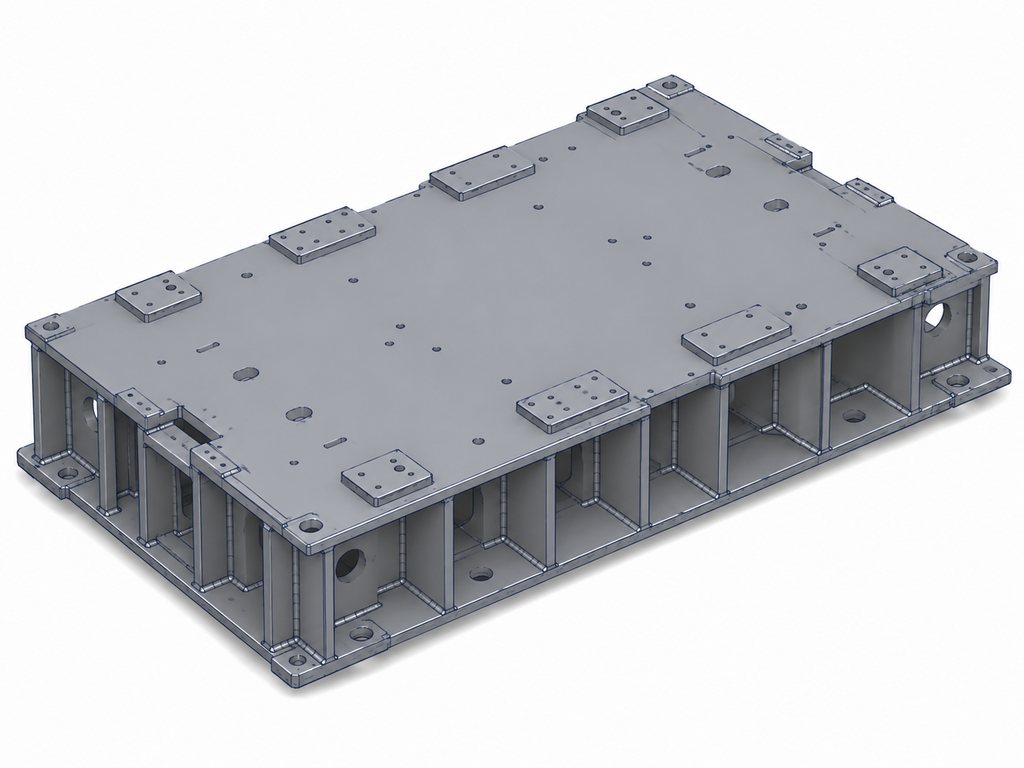

Schwere Fundamentkonstruktion: dicke Deckplatte mit bearbeiteten Auflagepunkten und Gewindebohrungen, darunter Rippen- und Kastenstruktur, Ankerbohrungen.
Fertigung: Dickblech · Roboterschweißen · Planfräsen der Auflageflächen

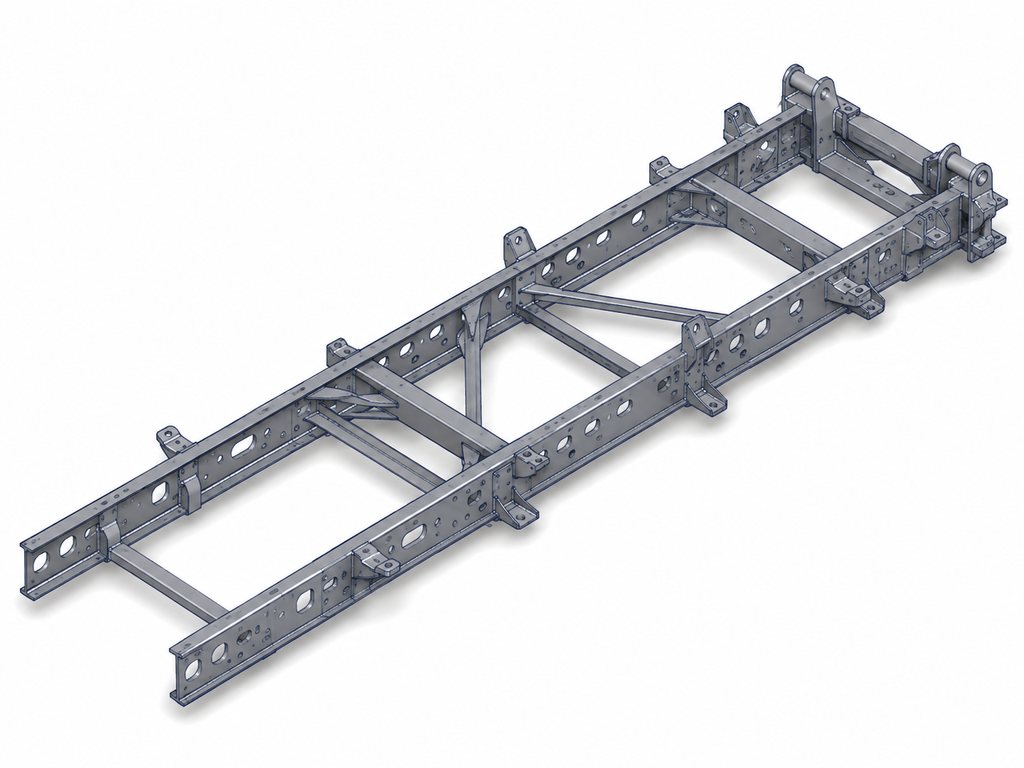

Hilfsrahmen für Aufbauten: lange U-Profil-Längsträger mit Quer- und Diagonalverbindungen, Aufbaukonsolen, Kipplager und lasergeschnittenen Gewichtsentlastungen.
Fertigung: Rohrlaser und Flachbettlaser · Schweißen in Vorrichtung

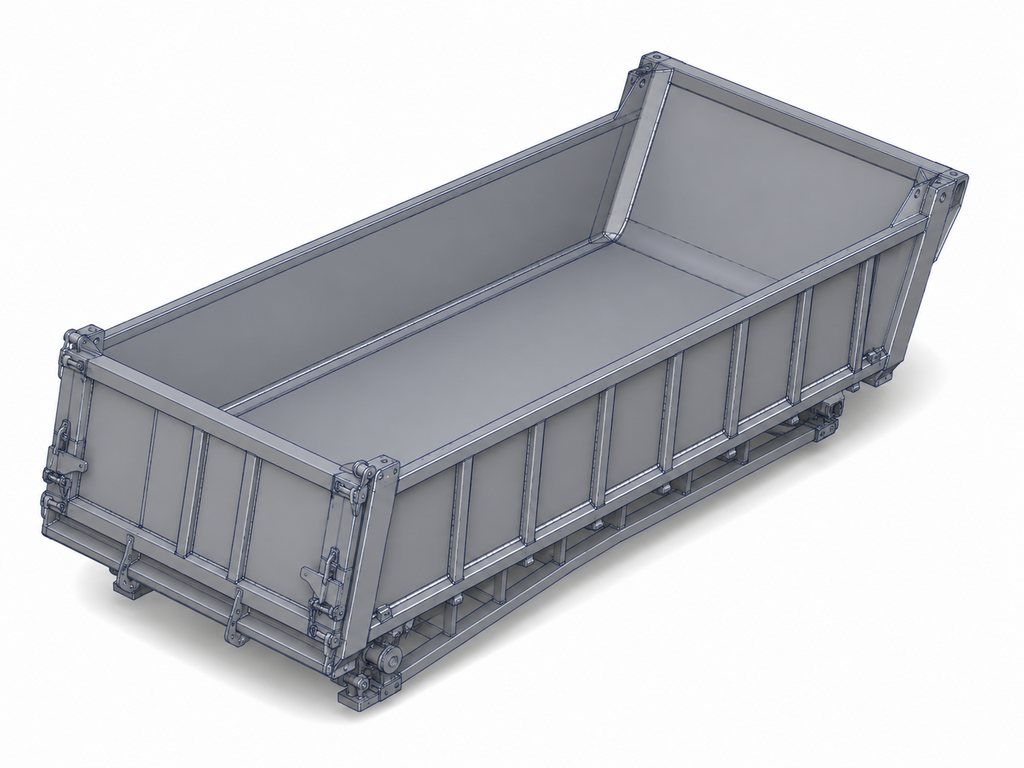

Geschweißte Mulde mit geneigter Stirnwand, versteiften Seitenwänden, Heckklappe mit Scharnieren und Verschlüssen sowie Unterbau mit Kipplager.
Fertigung: Großformat-Zuschnitt · Abkanten bis 4.500 mm · Handschweißen

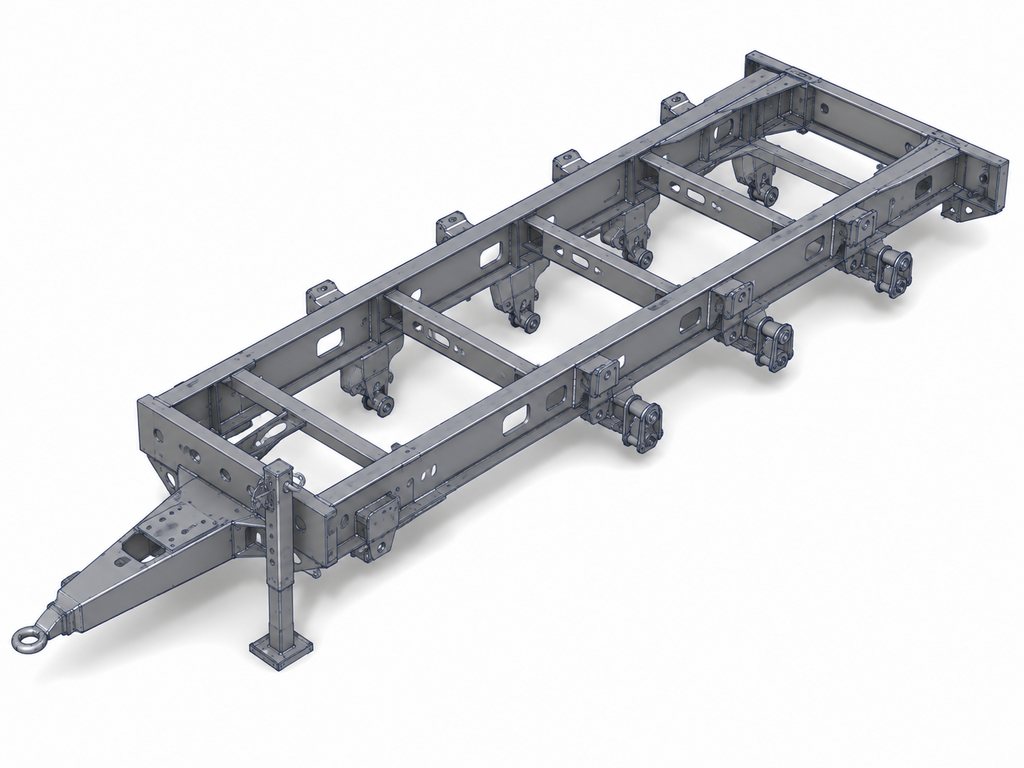

Fahrgestellrahmen aus Kastenprofilen mit angeschweißten Achs- und Federböcken, Deichsel mit Zugöse und Stützfuß.
Fertigung: Kastenprofile · Vorrichtungsbau · Roboterschweißen

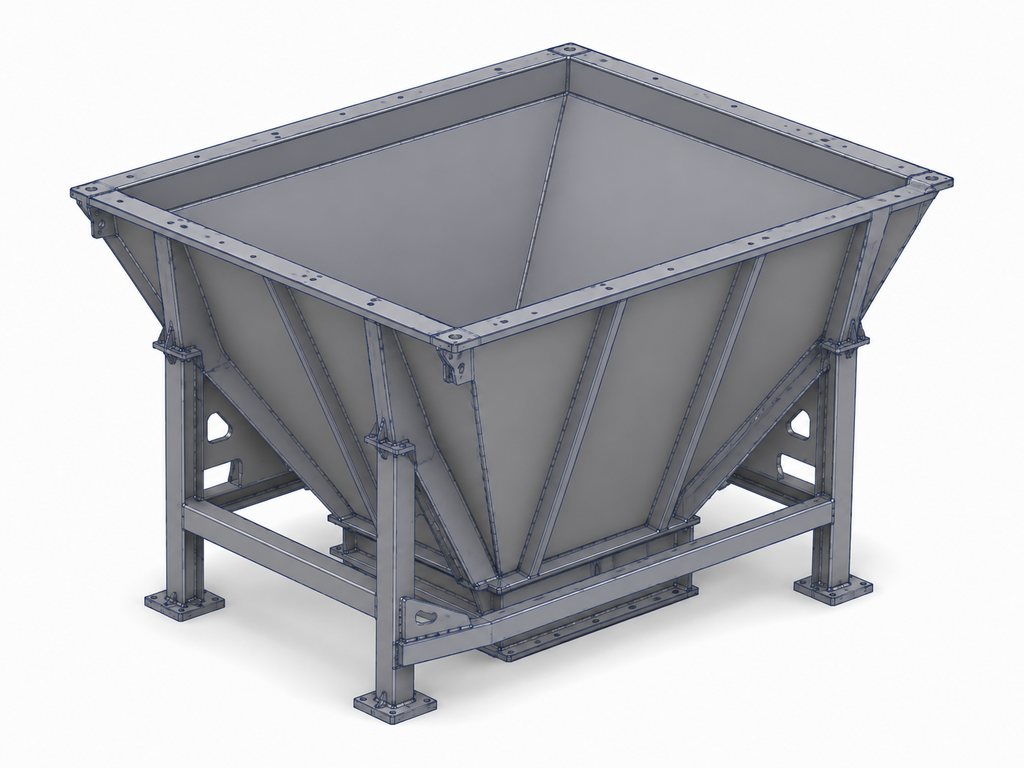

Trichter aus verschleißfestem Dickblech: vier geneigte Wandsegmente, verstärkter oberer Rand, rechteckiger Auslauf, außenliegende Versteifungen und Stützgestell.
Fertigung: Hardox-Verarbeitung · Kanten · schwere Schweißkonstruktion

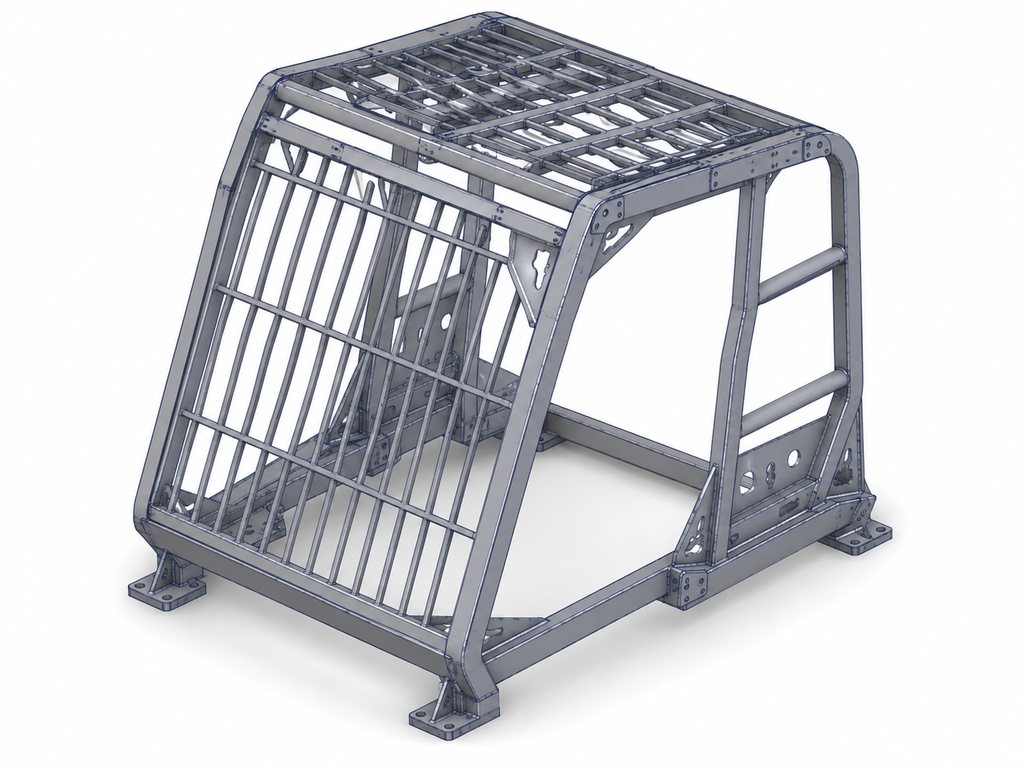

Kabinenschutz aus Rohr- und Blechkonstruktion mit Gitterschutz an Front und Dach, Montagefüßen und Bohrbildern. Geprüfte, tragende Sicherheitsstruktur.
Fertigung: Rohrlaser Ø 12–152 mm · EN 1090-2 EXC3 · Schweißaufsicht

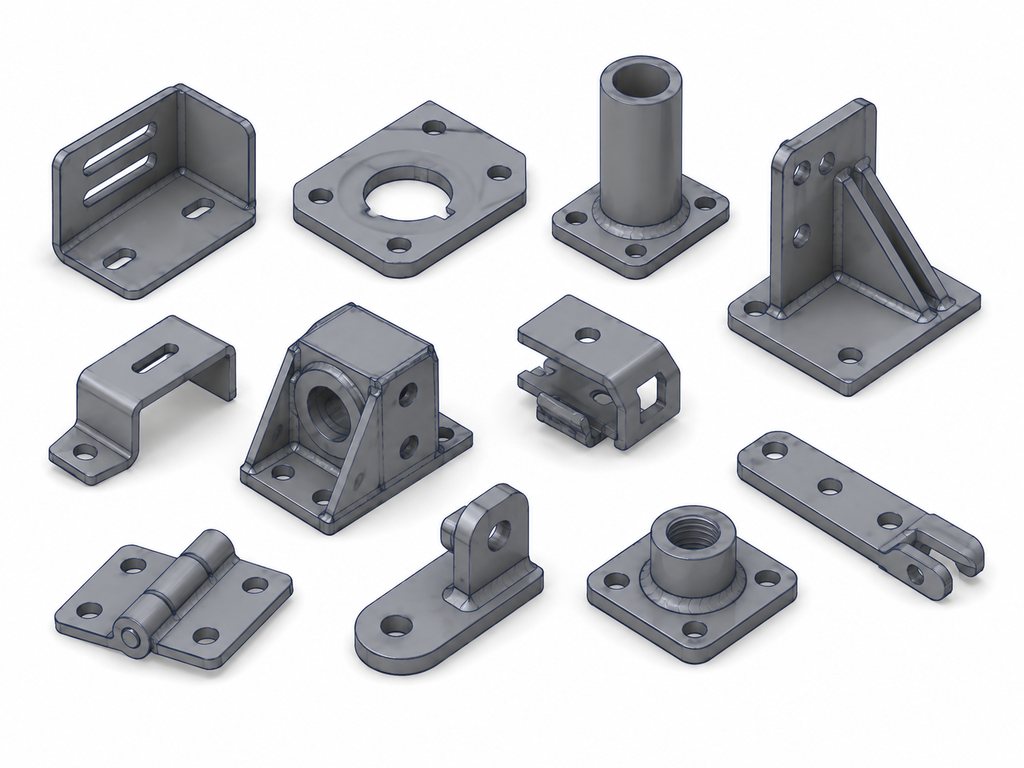

Serienkleinteile im Größenvergleich: Winkelkonsolen, Flanschplatten, Rohrstutzen, Lagerböcke, Scharniere und Gewindebuchsen. Handgroße Teile in Serie.
Fertigung: Laser- und Rohrlaserteile · Kanten · MAG-Schweißen in Vorrichtung
Die Abbildungen sind Prinzipdarstellungen typischer Baugruppen, angelehnt an unser Fertigungsspektrum. Sie zeigen keine Kundenteile und geben keine Kundenzeichnungen wieder.
